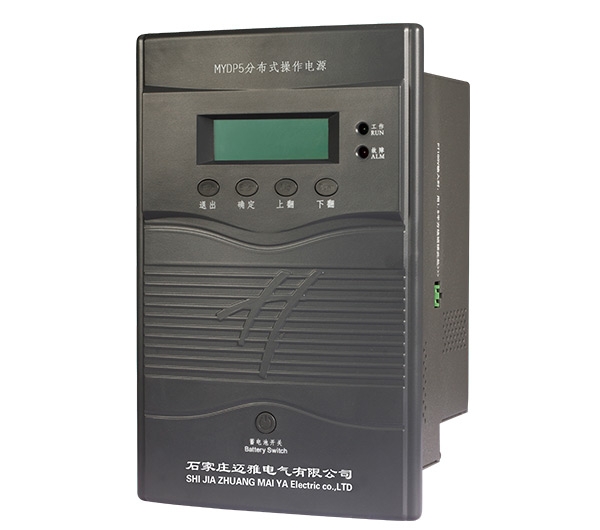

分布式操作电源

微型直流电源主要采用：以一台微型直流电源作为3台高压柜的直流操作电源，此高压柜使用的断路器为VS1型真空断路器，每台高压柜的微机保护及信号灯用电总功率为20W。VS1型断路器的具体参数为：额定电流3150A，额定分断电流40KA，合闸时间不大于100ms，合闸功率不大于468VA；分闸时间不大于50ms，分闸功率不大于368VA，储能时间不大于10S，功率不大于100W，以备用时间为10小时计算。

解：

1、按冲击负荷计算电池容量。

电流大小为：Ich=(468+60)/220=2.4A取可靠系数为1.4，查电池放电曲线得冲击系数为0.78，蓄电池容量为C10=(1.4×2.4)/0.78=4.3Ah

2、按持续放电负荷计算电池容量。

电流大小为：I=60W/220V=0.27A取可靠系数为1.4，蓄电池容量为C10=(1.4×0.27)/1≈0.38Ah

3、比较两个计算值知，在本例中蓄电池容量由冲击负荷决定。

故选用的蓄电池额定容量为：C10=4.3Ah

4、折算到24V侧，分布式直流电源所需配置的蓄电池容量为：C10=39.4Ah=40Ah即选用一台微型直流电源，配置2节12V40AH的蓄电池的运营模式，在确保安全的前提下，积极发展融合储能技术、信息技术的微电网和智能电网技术，提高系统消纳能力和能源利用效率。
